蕪湖地暖回填有哪些主要的物理特性？
信息來源：m.dingliguolu.com 發布時間：2025.05.05

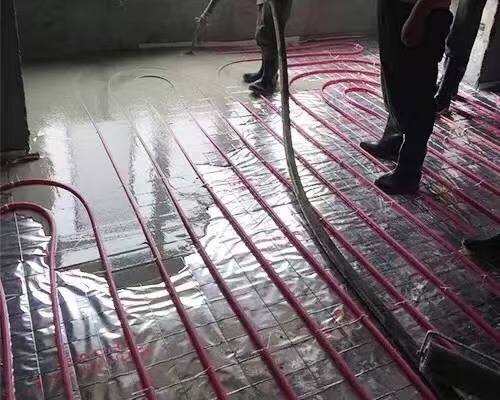

蕪湖地暖回填材料的物理特性直接影響地暖系統的散熱效率、結構穩定性和使用壽命，主要包括以下關鍵特性：
### 1. **導熱性**
回填層作為熱傳導介質，需具備良好的導熱性能以提升熱效率。常用材料（如豆石混凝土、水泥砂漿）的導熱系數通常在1.2-1.5 W/(m·K)之間。材料中骨料（如豆石、石英砂）的粒徑和均勻性直接影響導熱均勻性，避免局部過熱或散熱不均。
### 2. **抗壓強度**
回填層需承受地面荷載和熱應力，抗壓強度一般要求≥15MPa（C15混凝土標準）。材料配比中水泥含量（通常占20%-25%）和骨料級配是關鍵，若強度不足易導致開裂或塌陷，影響地暖管保護及地面飾材穩定性。
### 3. **收縮性與密實度**
材料固化時的干縮率需控制在0.15%以內。采用低水灰比（0.4-0.5）、添加（如UEA）可減少收縮裂縫。施工時需分層澆筑（單層≤5cm）并充分振搗，確保密實度≥95%，避免空鼓。
### 4. **密度與含水率**
回填材料濕密度需達到2000-2200 kg/m3以平衡承重與傳熱。固化后含水率應低于5%，過高會導致木地板變形或瓷磚空鼓，需通過自然干燥（7-10天）或強制通風處理。
### 5. **熱膨脹系數**
材料線性膨脹系數需與地暖管（如PEX管約0.2 mm/m·℃）匹配，通常混凝土為0.8-1.2×10??/℃，通過添加聚纖維（0.9kg/m3）可提升抗裂性，減少溫差應力影響。
### 6. **孔隙率與透氣性**
毛細孔隙率需控制在10%-15%，既保證蓄熱能力，又避免水分積聚。添加硅灰（5%-8%）可優化孔隙結構，同時需設置伸縮縫（間距≤6m）釋放應力。
**施工優化建議**：采用C20細石混凝土（豆石粒徑3-8mm，水泥:砂:豆石=1:2:3），添加0.6%減水劑提升流動性，厚度建議4-5cm，初凝后覆膜養護72小時。通過控制上述物理參數，可確保回填層兼具結構強度與熱工性能，延長地暖系統壽命。
下一條：厚層自流平有哪些主要的物理特性？
